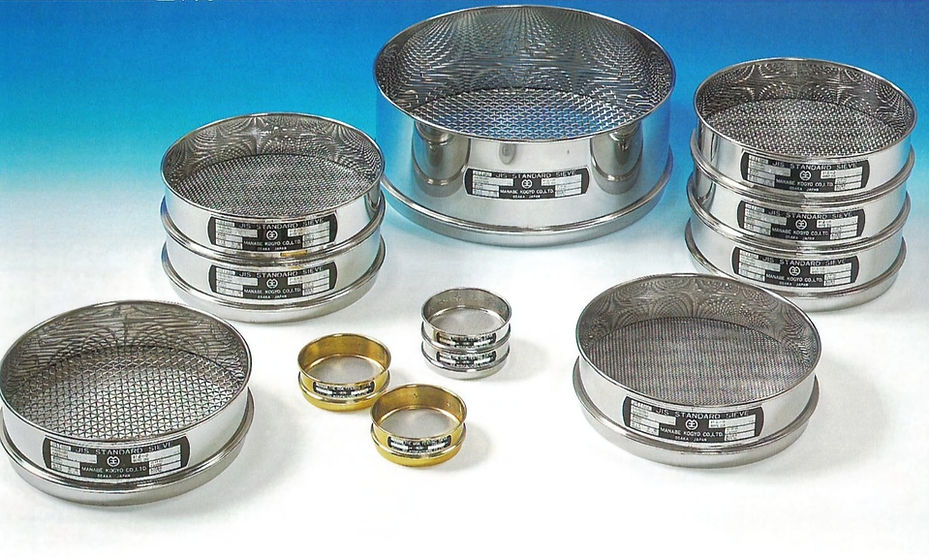

 TEST SEIVE/MESH/FILTER/STRAINER                         MADE IN JAPAN

       테스트 시브 / 시험체  / 전주도금 / 메쉬망



​

​​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​    ​일반 금속 와이어 메쉬를 기본으로, 타공판, 전주도금망 방식의 다양한 시험 테스트 시브의 대응이 가능합니다.

  ​

​

​

​

​

​

​

​

​

​

​

​

​

  ​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​​

​

​

​

​

​

​

​

​

































































































​

















​

































​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​

​



​

​



  전주도금기술

  Electro Fine Forming Technology

​

  전기화학적 방법으로 제작된 니켈망(일렉트로폼 스크린)의 고정밀도의 시험체입니다.

  최근 다양한 분립체 분야의 확장과 더불어 다이아몬드, 한다볼, 시멘트, 수지, 세라믹 등의 분야는 물론 그 외의

  희소분립체 환경에  폭넓게 적용가능합니다.

​

  원리

  적정온도의 설파민산니켈 액속에, 양극측은 전주시킬려는 금속을, 음극측에는 스테인레스등의 모형을 배치시킨 뒤

  전류를 흘려보내면 양극측의 금속이 녹아 음극측 모형의 표면상에 부도체피막 패턴을 형성시켜, 형성된 패턴이

  그대로 구멍이 됩니다.

​​

​

​





​

​

​​​​

​​

전자빔 가공에 의한 개공기술로 기존의 메쉬망/필터/스트레이너보다 월등한 내구성 및 안정성을 가지며, 기존의 타입으로는

 불가능한 두꺼운 판상의 미세입경 가공도 가능합니다.

 또한 일반 철망 메쉬망의 경우는 500MESH 이상 ~ 수 천메쉬급의 고메쉬급 이상도 취급하고 있습니다.





　포인트



   1. 초고속

      초속가공을 실현(최대가공속도 초속 4,000개)



   2. 고정도

     설계사양에 따른 고정도의 재현성

     입경과 입경 피치에 다채로운 입경의 배치가 정확히 가공되기에

     설계대로의 고정도 가공을 실현랍니다.



   3. 성형품가공

    5축 용 매니플레이트의 채용으로 복잡한 형상의 성형품에도

    고정도의 입경가공이 가능합니다.

     예) 구면에의 가공, 원추가공, 원통가공, 원반가공, 판형상가공등



   4. 경사입경 가공

      투과비정도가 지극히 높기에, 최저 20도 까지의 경사도 입경도

      가공이 가능합니다.



   5. 다양한 소재에도 가공가능

       고융점재료를 제외한 거의 모든 재료에 가공이 가능합니다.

       스레인레스에서 하스틸로이, 티탄, 알루미늄, 세라믹, 초합금,

        합성고무, 합성수지, 화학섬유 등



   6. 폭넓은 가공능력

        통상, 입경의 10배의 두께까지의 가공도 가능합니다.



   7. 단면형상도 다채

        입경단면은 원통형만이 아니고, 테이퍼 및 램퍼트형상도 가공

        가능합니다.



  주요한 용도



   방사 : 단열재 글라스월 재조에 사용되어지는 스피너 헤드

              스피너가 고속회전하면 원심력에의해 전자빔으로 가공된

              입경으로부터 용융 유리가 실처럼 방사됩니다.



   탈수/원심분리 : 스크류 탈수기용 스크린

                             : 원심분리기용 스크린

                             : 흡인여과기용 스크린



   터빈부품 : 공업용 가스터빈에 사용되어지는 동적날개, 정적날개의 냉각용

                      경사입경, 소결실의 소결가스를 수송시키는 입경제조



   에어수송 : 지폐나 그린세라믹등 경량물을 에어의 힘으로 띄워서 이동수송시킬때

                      경사입경제조에 전자빔이 사용되어집니다.

                     습한 분체의 배관 침적을 방지하기위한, 에어수송 용도로도 사용되어집니다.



 가공능력(mm)



   입경           : φ0.07～φ1.0

   입경각도   :20°～90°

   판두께       : 0.3～8.0

   판두께 / 입경 : 1～10

   입경피치   :  MIN : 입경×2

   사이즈       : MAX 1950×950



  초미세입경 메쉬망



   500MESH 이상 ~ 3,600MESH까지의 초미세입경 메쉬망도 취급하고 있습니다.
